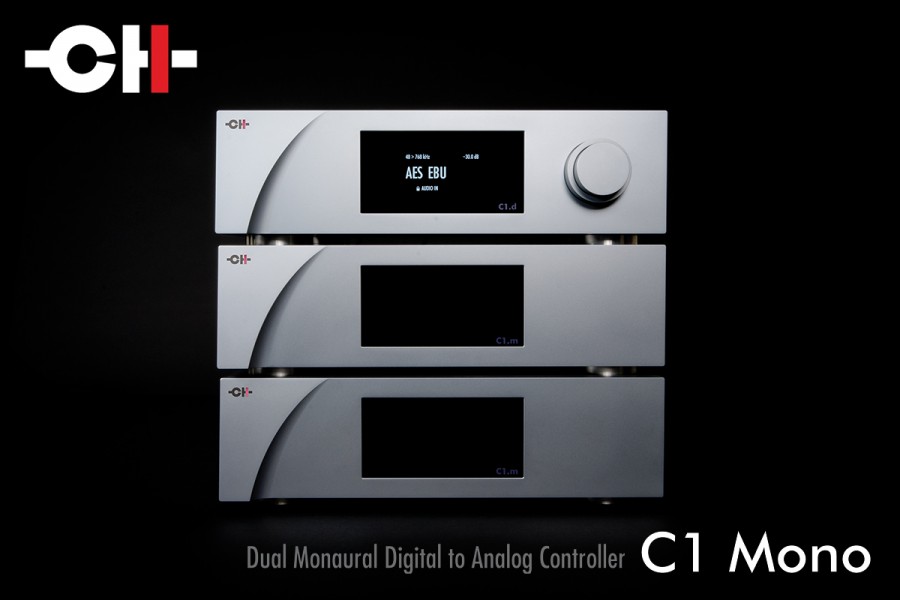

CH Precision | [소개] CH 프리시전 모노럴 D/A 컨버터 C1 모노

본문




디지털 신호는 단일 데이터 스트림으로 스테레오 정보를 전달합니다. 즉, 단일 입력 연결이 필요하므로 좌우 채널에 대해 독립적인 C1 D/A 컨트롤러를 사용하여 확장 가능한 시스템 아키텍처는 일반적인 접근방식을 따를 수 없습니다. 대신 성능을 개선하기 위해 C1 입력 아키텍처는 유지하고 디지털 정보를 좌우 채널로 분리하고 독립적인 섀시를 사용하여 채널별로 외부 DAC로 전송합니다. 이를 통해 C1의 탁월한 기능적 유연성과 시스템의 확장성을 유지하면서 성능을 크게 향상시킬 수 있습니다.




좌우 채널에 독립적으로 DAC를 사용하면 디지털 처리 및 디코딩 기능을 위한 전원공급 장치를 제공하여 제어기능 및 선택적 아날로그 입력으로부터 전기적으로 분리할 수 있습니다. DAC를 완전히 독립된 섀시에 배치하여 좌우 채널 사이의 누화를 방지하고 중요한 아날로그 전원공급 장치의 고주파 오염을 방지합니다.

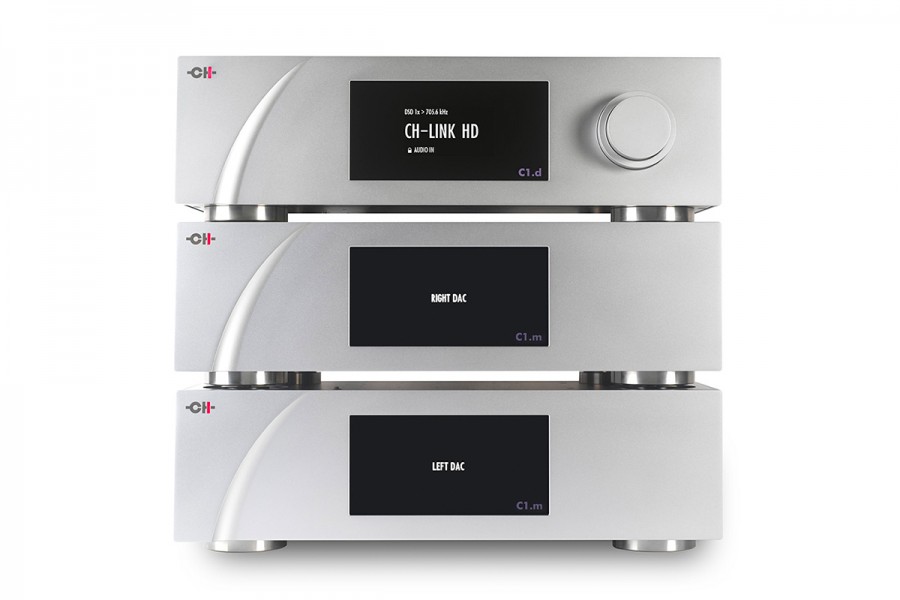

 CH 프리시전 C1 모노


각 DAC 섀시의 아날로그 출력은 독립성을 유지하면서 각 채널에 대한 전용 전원 공급장치를 갖춰 노이즈를 줄이고 안정성을 향상시킵니다. 출력 스테이지의 향상된 성능은 C1 모노의 음악 성능에 다이내믹레인지와 파워를 더해주며 디지털 스테이지의 해상력을 향상시켜줍니다. 최종적으로 가장 음악적으로 자연스럽고 만족스러운 디지털 재생 품질을 경험할 수 있습니다.

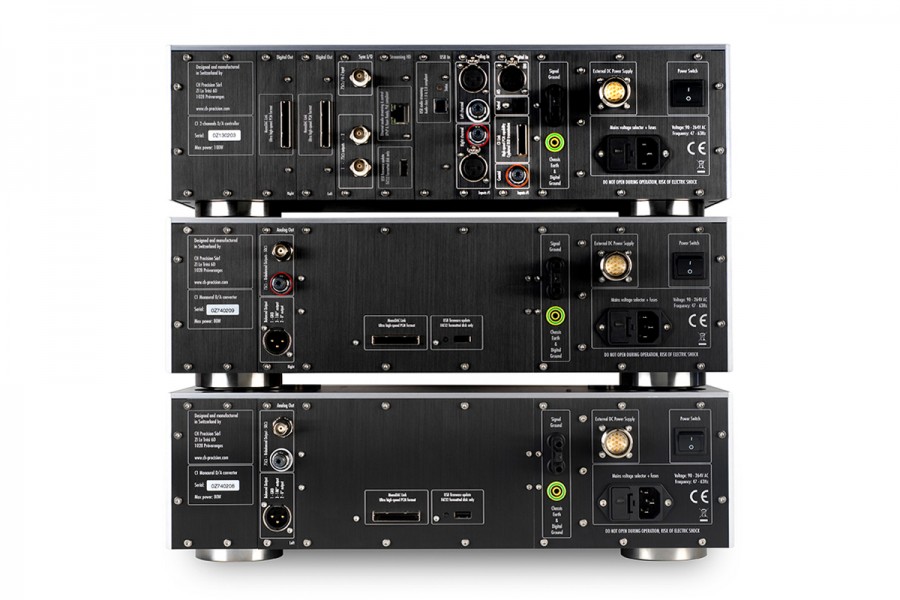

▲ CH 프리시전 C1 모노 후면


기존 C1 유닛을 듀얼 모노럴로 구성할 경우 사용하던 C1을 변경하고 별도의 모노 DAC를 추가하여 비용의 부담을 줄이는 업그레이드가 가능합니다. C1의 C1 모노의 업그레이드 비용은 C1과 C1 모노의 가격차이와 동일합니다.

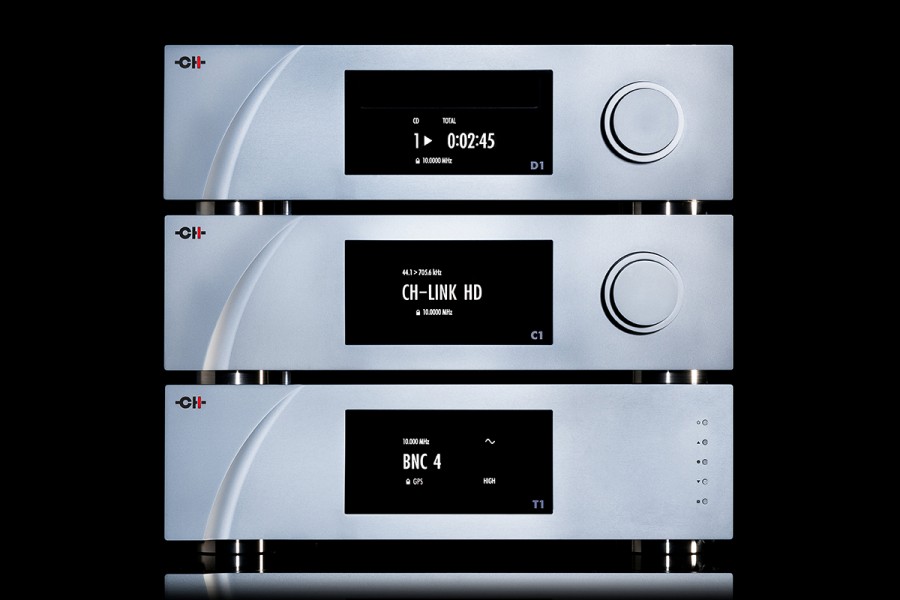

 CH 프리시전 D1, C1, T1 조합


C1 모노는 X1 외부 전용 공급장치를 사용할 수 있어 X1과 C1을 사용하던 사용자는 X1에 출력보드를 추가하여 DAC에 사용할 수 있습니다. 또는 DAC와 C1 컨트롤러 전부에 X1을 추가하면 6개의 섀시로 구성된 진정한 듀얼 모노럴 시스템을 구성할 수 있습니다. 또한, 최고의 성능을 위해 GPS 기능을 갖춘 T1 10MHz 타임 레퍼런스 클럭을 추가하고, D1/X1 및 CH-Link HD를 사용하면 CD/SACD 디스크에서 최적의 상태로 재생할 수 있습니다.

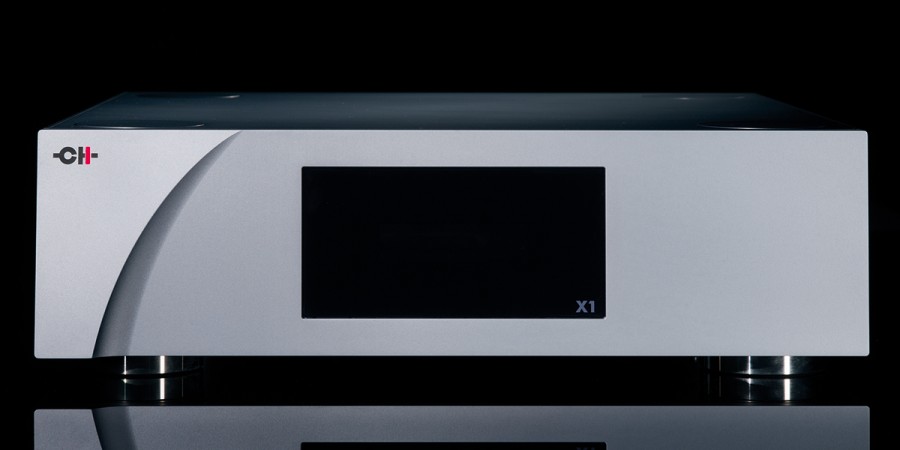

 CH 프리시전 외부 전원 장치 X1



주요사양

디지털 입력

표준입력

• CH-Link HD, AES/EBU, S/PDIF, TosLink 디지털 입력 기본제공

• CH-Link HD 인터페이스는 고해상도 오디오 컨텐츠(최대 32bit/768kHz)와 DSD의 동기화된 전송을 지원하며, D1 CD/SACD 트랜스포트 등 CH-Link HD 지원 장치와 이상적인 연결 제공

• 표준 디지털 입력은 PCM 24bit/192kHz, DSD 1bit/2.8224MHz(DSD64) 지원


옵션 디지털 입력보드

• C1은 최대 3개의 디지털 입력보드를 설치하여 여러 디지털 소스 연결 가능

• 이더넷 오디오 스트리밍 입력보드, UPnP/DLNA 호환, 오디오서버(NAS 등), 스트리밍 서비스, 인터넷 라디오 연결 가능

• PCM 24bit/192kHz(무압축 형식은 384kHz)

• DSD 1bit/2.8224MHz(DSD64), 5.6448MHz(DSD128), 11.2896MHz(DSD256)

• 네이티브 DSD 및 DoP

• PCM 지원 포맷 WAV, AIFF, FLAC, ALAC, AAC, MP3

• DSD 지원 포맷 DSF, DFF

• 비동기식 USB 오디오 입력보드 – PCM 24bit/384kHz, DSD 1bit/5.6448MHz(DSD128, DoP 인코딩)


D/A 변환

• 채널당 4개의 PCM1704 R-2R 컨버터 탑재

• 완전히 상호 보완적인 듀얼 모도 대칭회로 토폴로지

• 저 노이즈 및 최대 채널 분리도를 위한 독립적인 리니어 전원 공급장치


프로세싱

• 각 채널에 독립적인 2.4기가플롭스 DSP 엔진

• 독자적인 CH-PEtER 동기 데이터 오버 샘플링 처리

• DSD에서 705.6kHz PCM 변환

• 24bit 미만으로 레코딩 된 오디오 데이터의 해상도 향상

• 디지털-아날로그 컨버팅의 데이터 스크램블링

• 온보드 캘리브레이션 프로세스를 통한 리니어 R-2R 컨버터


타이밍&클럭

• 전용 전원 공급 장치가 있는 초 저 지터 디지털 제어 VCXO 발진기

• 옵션의 마스터/슬레이브 클럭 동기화 보드는 D1 CD/SACD 트랜스포트, I1 유니버설 인티앰프, PC 기반 오디오 스스와 함께 사용할 때 외부 클럭 동기화 가능

• 클럭 싱크 보드는 T1 10MHz 타임 레퍼런스 클럭 사용가능


아날로그 입력 옵션 및 기능

볼륨 제어

• 바이패스 할 수 있는 0.5dB 스텝 하이브리드 볼륨 제어는 릴레이와 저항 래더를 사용한 제어, 디지털 영역의 미세한 제어로 시스템 해상도 극대화


아날로그 입력 보드

• 디스크리트, 풀 디퍼렌셜 아날로그 입력 회로

• 밸런스 XLR, 싱글 엔디드 RCA 입력

• 6V RMS 최대 입력 레벨

• 입력 옵셋, 밸런스 사용자 선택 가능


아날로그-디지털 변환

• DSD 1bit/5.6448MHz(DSD128) 다이렉트 변환


아날로그 출력 스테이지

• 퓨어 클래스 A, 완전 대칭 회로

• 완전 분리형, 초 저 노이즈, 높은 슬루레이트 설계

• 제로 글로벌 피드백

• 밸런스 XLR, 싱글 엔디드 RCA, BNC 출력 각 1계통

• DC 커플링

• 5.4V RMS 출력(밸런스 XLR), 2.7V RMS 출력(싱글 엔디드 RCA/BNC)

• 전환 가능한 절대 위상

• 0.5 스텝 채널 밸런스


디스플레이

• 480×272 픽셀, 24bit RGB AMOLED

• 사용자 선택 가능의 15가지 표준 텍스트 색상

• 텍스트 색상에 대한 사용자 정의 가능한 RGB 옵션


리모트 컨트롤 옵션

• 기본 기능 조작을 위한 적외선 리모컨


옵션 하드웨어

• 디지털 입력 보드 – CH-Link HD, AES/EBU, S/PDIF, TosLink

• 네트워크 플레이어 입력 보드

• 비동기식 USB 입력 보드

• 클럭 동기화 보드

• 아날로그 입력 보드 – 밸런스 XLR, 싱글 엔디드 RCA 각 1계통

• X1 외부 전원 공급 장치와 완벽호환

• T1 10MHz 타임 레퍼런스 외부 클럭과 호환(클럭 싱크 보드 필요)
