CH Precision | [입고] CH 프리시전 T1 레퍼런스 클럭 제너레이터

본문



안녕하세요. 오디오스퀘어입니다.


오늘 입고된 제품은 스위스의 하이엔드 오디오 제조사 CH 프리시전(CH Precision)의 마스터 클럭 제너레이터 T1 입니다. T1은 CH 프리시전이 선보이는 첫 번째 마스터 클럭 제너레이터로, 그 중심에는 초 저위상 노이즈와 정확도가 높은 오븐제어 수정 발진기(OCXO, Oven-Controlled Crystal Oscillator)를 탑재합니다. 또한, GPS 옵션을 설치하면 세슘 클럭을 사용하는 GPS 위성과 동기화하여 정밀도를 극한으로 끌어올릴 수 있습니다.








디지털 시스템에서 클럭은 무척 중요합니다. 음악신호를 구성하는 개별 샘플 데이터의 정확한 배치는 오리지널 신호의 정확한 재현에 영향을 미치기 때문입니다. 샘플 간격에 드리프트 또는 오류가 발생하면 신호의 무결성이 저하됩니다. 따라서 디지털 엔지니어는 데이터를 읽기 위한 시간영역의 레퍼런스, 데이터 전송 및 디코딩을 위한 마스터 클럭의 정확성을 보장하기 설계에 매우 긴 시간을 투자합니다. 이를 통해 얻어진 지터 감소는 디지털 디자인의 성배가 되었습니다.

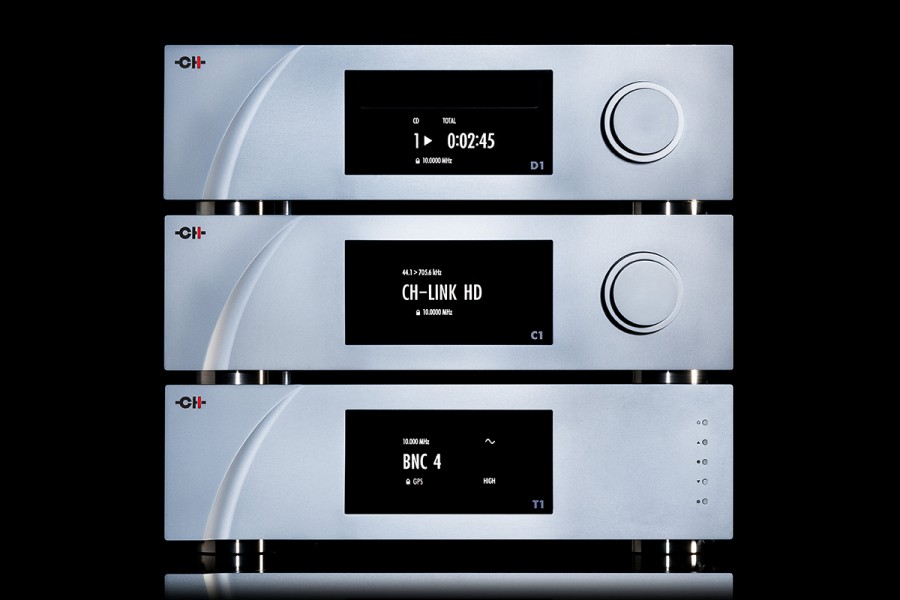

▲ CH 프리시전 D1(위), C1(중앙), T1(아래)


예를 들어 트랜스포트와 DAC를 사용할 경우 각각의 시스템에 내장된 마스터 클럭은 오류가 기하급수적으로 증가할 수 있습니다. 가장 쉬운 해결책은 두 클럭을 동기화하여 하나의 클럭을 마스터로 지정하고 다른 클럭을 슬레이브로 사용하는 것입니다. 이것은 CH 프리시전의 D1, C1, I1에 사용할 수 있는 클럭 동기화 보드를 통해 제공하는 솔루션이며, 각 장치에 통합된 정교한 소프트웨어 제어기능을 통해 사용자는 상황과 시스템 토폴로지에 따라 마스터와 슬레이브를 지정할 수 있습니다. 하지만 2개 이상의 장치를 하나의 마스터 클럭에 동기화하는 것보다 더 좋은 방법이 있습니다. 그것은 T1 같은 레퍼런스 외장 클럭을 통해 모두 동기화 하는 것입니다.

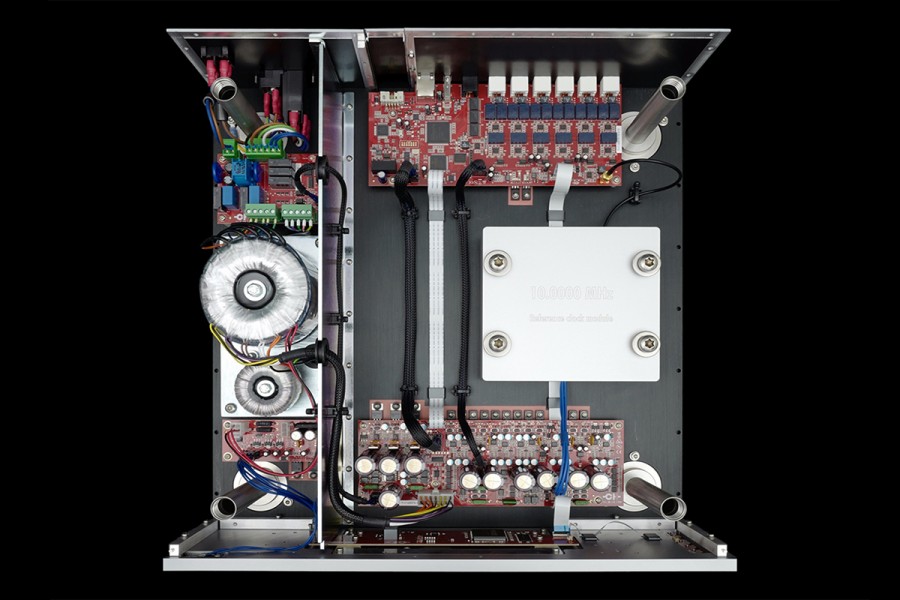

▲ CH 프리시전 T1 내부


T1은 매우 정확하고 낮은 지터 신호를 생성하여 위상 노이즈를 측정할 수 있고 디지털 신호의 정확한 전송 및 변환을 제공합니다. 10MHz 오븐 제어 수정 발진기(OCXO, Oven-Controlled Crystal Oscillator)를 중심으로 설계했으며, 기계적으로 격리된 빌렛 알루미늄 블록에 캡슐화하여 코어 온도와 출력을 안정화합니다. 인기 있고 쉽게 구할 수 있는 루비듐(Rb, Rubidium) 클럭 모듈을 사용하지 않은 이유는 수명이 제한적(루비듐의 수명은 일반적으로 6~8년)이기 때문입니다. 또한, 루비듐은 방사능 물질을 포함하고 있습니다. CH 프리시전은 제품을 훨씬 더 오래 작동하기를 기대합니다. 따라서 유한한 수명을 가진 부품을 사용하는 것은 CH 프리시전의 설계 철학에 반하며, 또한, 그 부품들은 폐기하는데 있어 환경오염 등의 심각한 문제를 일으킬 수 있습니다.

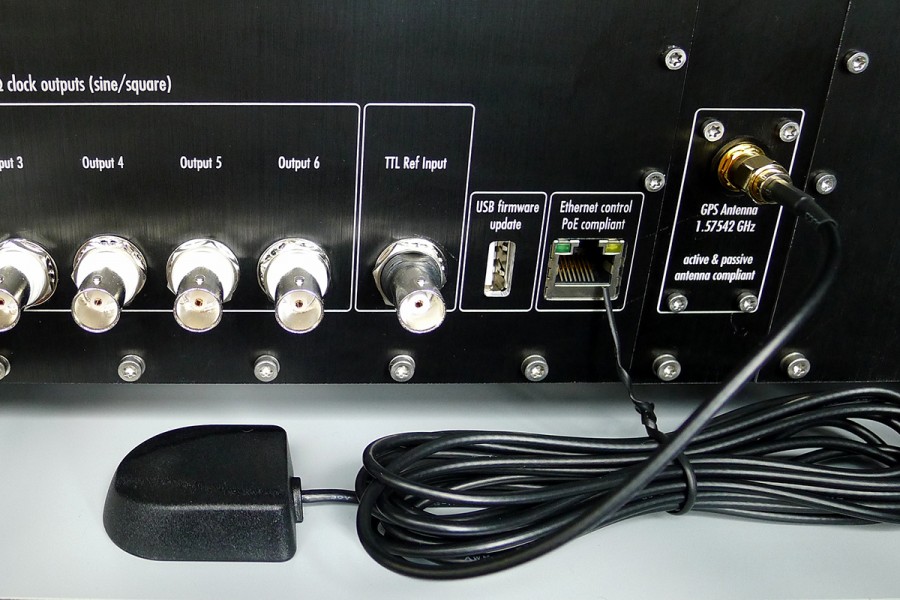

▲ CH 프리시전 T1에 GPS 옵션과 안테나를 연결한 모습


OCXO 회로의 물리적 엔지니어링 및 온도 제어에 심혈을 기울였으며 여러 버퍼와 정교한 전원 공급장치를 제공함으로써 루비듐 클럭의 성능을 상회하는 결과를 얻을 수 있었습니다. 또한 발진기 출력의 절대 정확도를 보장하기 위해 지금까지 알려진 가장 안정적이고 정확한 클럭 소스인 세슘 원자시계로 제어되는 GPS 위성에 동기화할 수 있습니다. 1Hz 동기신호는 현재 뿐만 아니라 향후 몇 년 동안 T1의 출력에서 드리프트가 발생하지 않도록 하여 디지털 신호를 정확하고 주의 깊게 처리합니다.

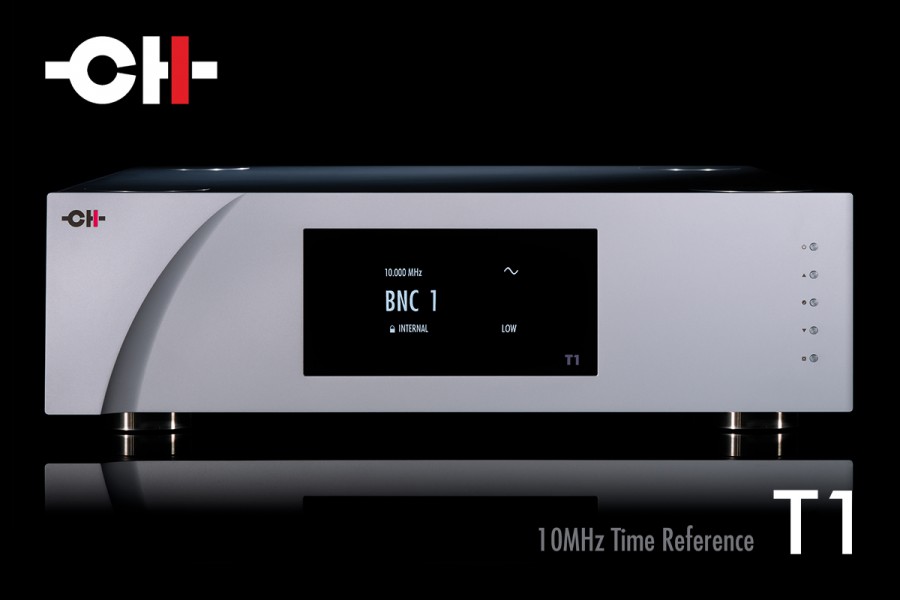

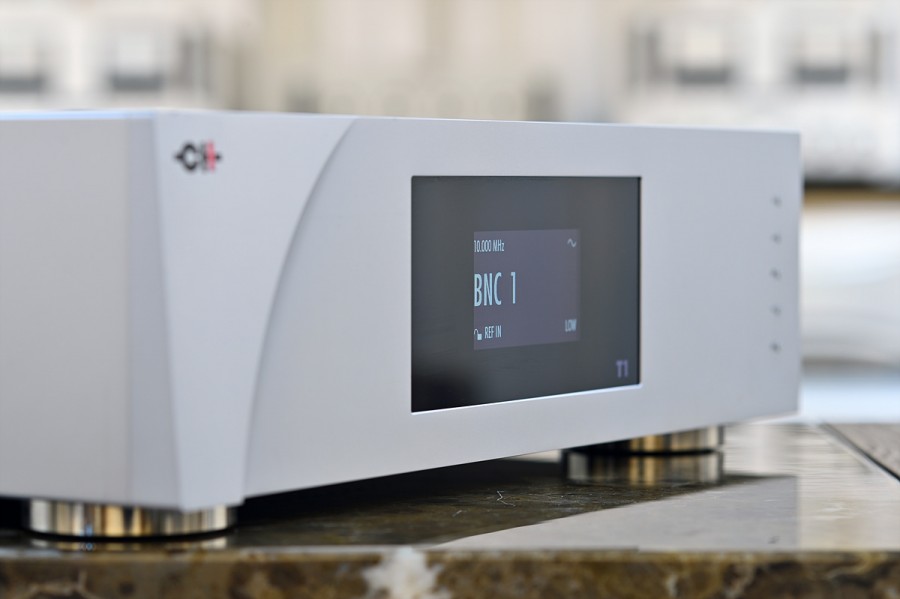

▲ CH 프리시전 T1 레퍼런스 10MHz 클럭 제너레이터

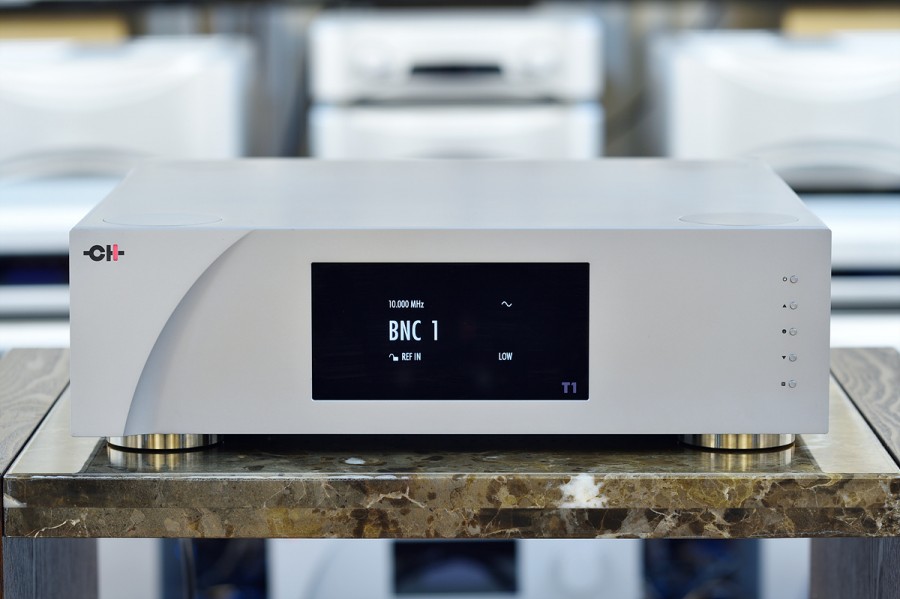

▲ T1의 디자인은 자사의 패밀리룩 디자인을 따릅니다. (P1과 동일)

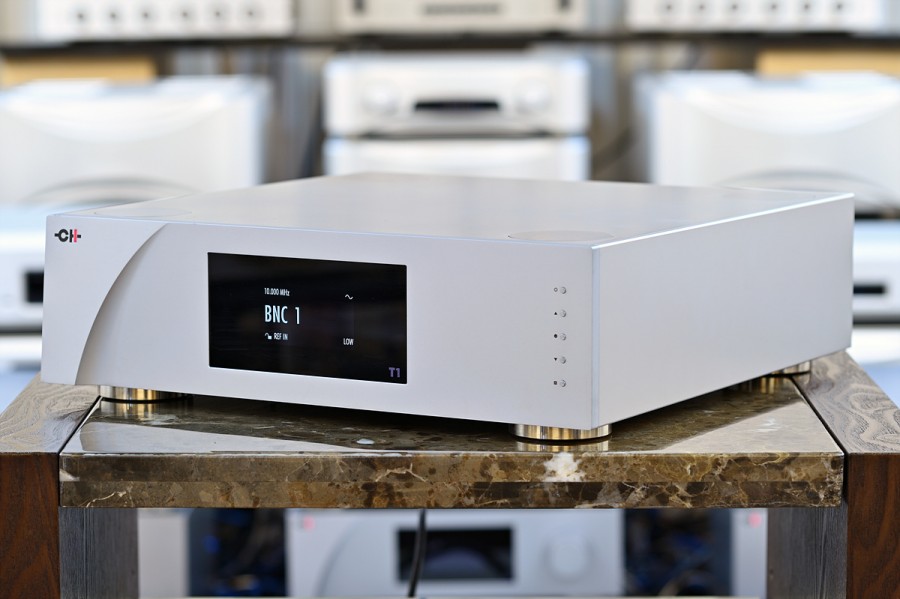

▲ CH 프리시전 T1 측면

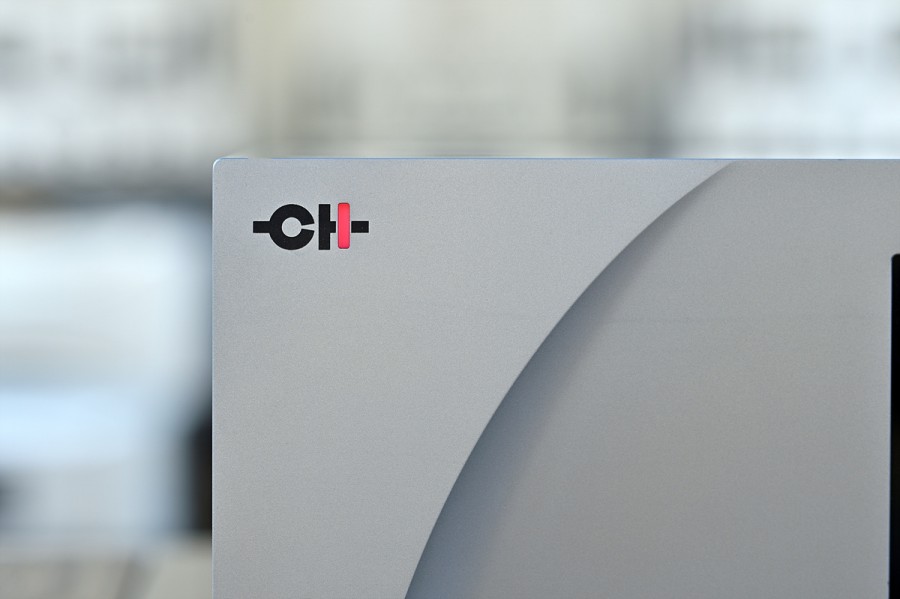

▲ CH 프리시전 로고 역시 동일합니다.

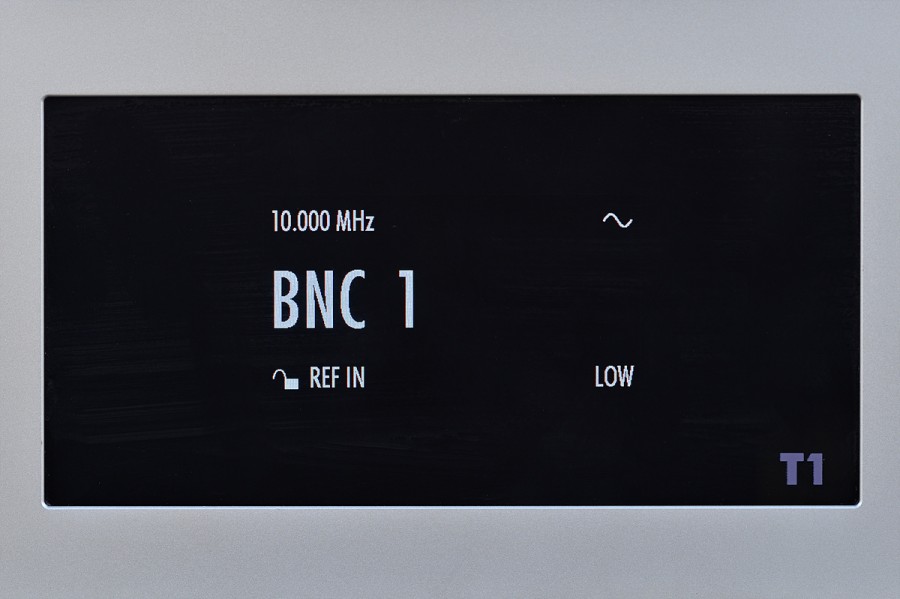

▲ T1 중앙의 상태표시창. 클럭신호(사인, 스퀘어) 및 출력(High/Low)을 표시합니다.

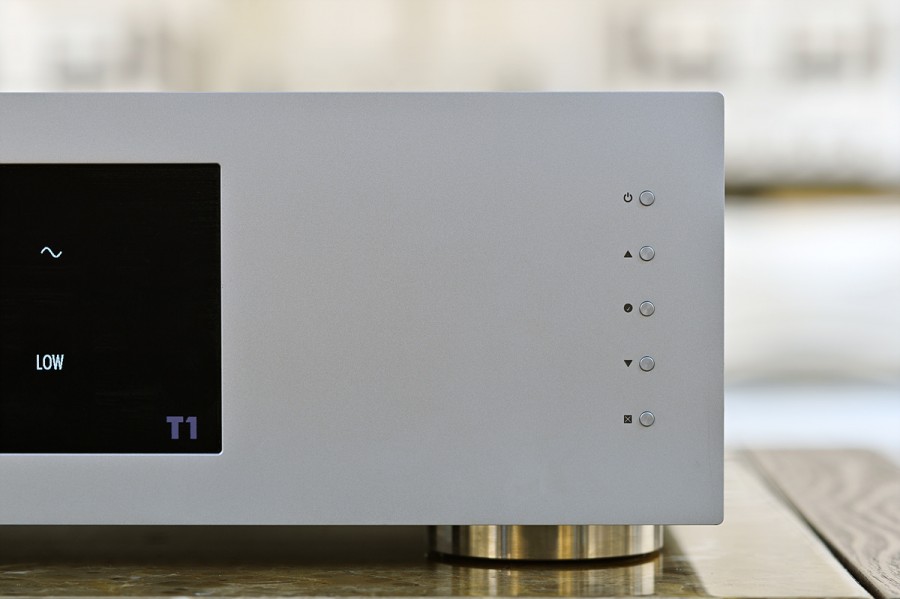

▲ CH 프리시전 T1의 각종 조작버튼

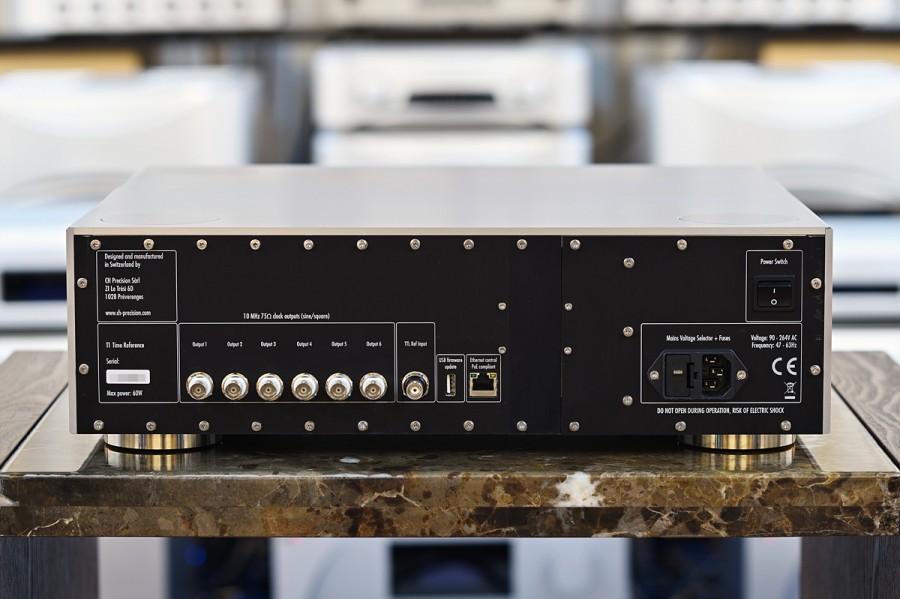

▲ CH 프리시전 T1 후면

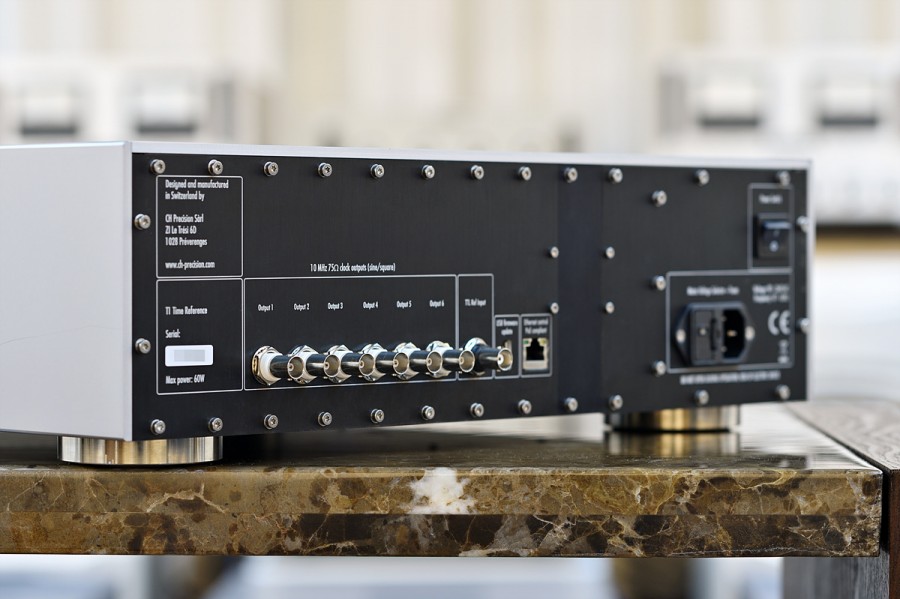

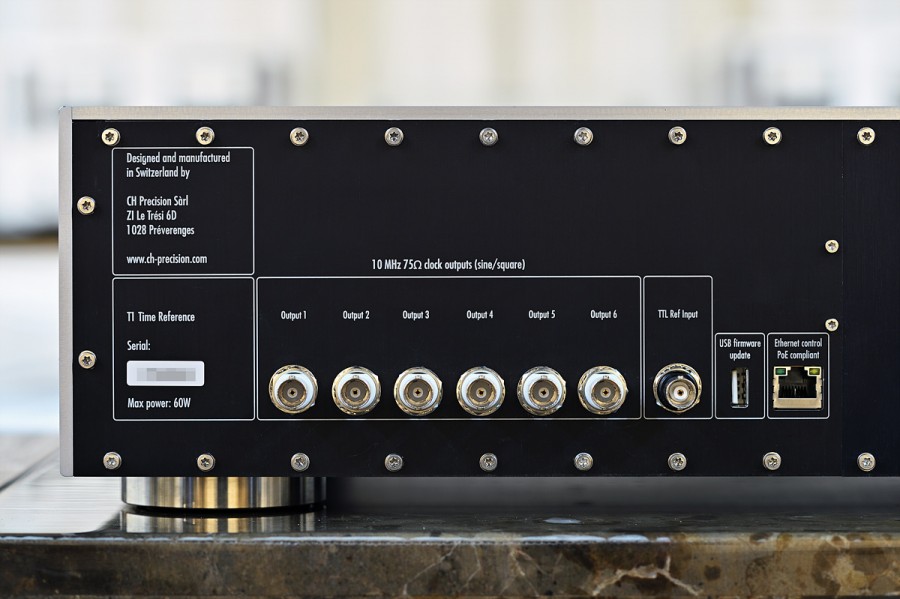

▲ T1은 6개의 출력을 제공합니다.(동시출력)

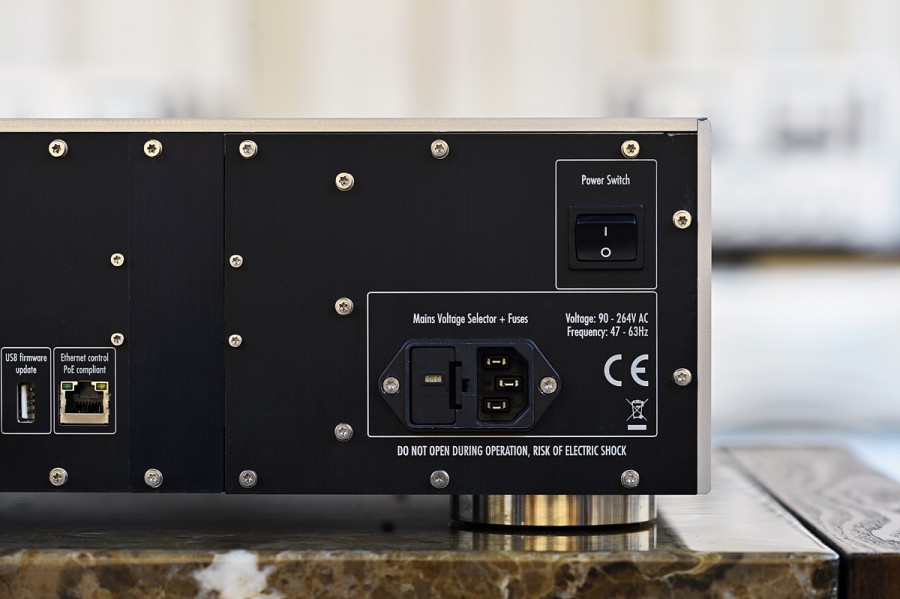

▲ 후면 우측에는 전원 인렛과 스위치, 퓨즈박스 등이 있습니다.




▲ CH 프리시전 T1의 옵션 슬롯과 USB, 이더넷 포트




▲ 옵션슬롯 커버를 제거한 모습




▲ 기본적으로 OCXO 발진기를 통해 클럭을 생성합니다.




▲ CH 프리시전 T1은 출력단자별로 독립적인 설정이 가능합니다.




▲ CH 프리시전 T1은 GPS와 연결하면 극한의 정밀도를 제공합니다.




주요사양

출력

• 고주파(10MHz)로 탁월한 정확도 제공

• 구형파(Square Wave) : 1V 또는 500mV 피크 투 피크, 선택 가능

• 사인파(Sine Wave) : 1V 또는 500mV 피크 투 피크, 선택 가능

• 6개 출력, 75Ω BNC 동축

• 위상 노이즈 및 오류를 제한하기 위한 변압기 결합 출력

• 각 출력에 대한 독립적인 제어


입력

• 정밀한 GPS와 동기화를 위한 GPS 입력(옵션)

• 외부 동기화를 위한 초당 1펄스(1 PPS) TTL 신호

• 원격 제어용 이더넷(CH 컨트롤 앱)

• 펌웨어 업그레이드를 위한 USB 포트


전원 공급장치

• 각 섹션을 위한 전용 초 저 노이즈, 3 스테이지, 개별 조절 방식의 리니어 전원 공급장치

• OCXO 버퍼 및 출력 버퍼를 위한 갈바닉 절연 전원 공급장치

• 자기 및 정전기 차폐 트로이달 전원 트랜스


물리적 배열

• 핵심 코어 온도의 안정성을 높이기 위해 무거운 알루미늄 블록 안에 장착된 OCXO

• 부드러운 실리콘 젤에 장착된 OCXO 하우징으로 진동을 최대한 차단하고 격리

• 내부 진동을 줄이기 위해 기계적으로 분리된 전원 트랜스


옵션 하드웨어

• 다른 CH 프리시전 장치와 달리 T1은 GPS 옵션만 제공

• T1 자체가 옵션으로 CH 프리시전의 디지털 장치(D1, C1, I1)의 업그레이드로 향상된 성능 제공


공칭 주파수

• 10MHz, ± 20ppb, 내부 모드

• 10MHz, ± 1ppb, GPS 옵션이 1시간 이상 연결


위상 노이즈 성능

• 1Hz(- 105dBc/Hz 이상), 10Hz(- 125dBc/Hz 이상), 100Hz(- 145dBc/Hz 이상), 1kHz(- 155dBc/Hz 이상), 10kHz(- 165dBc/Hz 이상)


10MHz 출력

• 500mV 또는 1V, 피크 투 피크, 75Ω 로드

• 사인파 또는 구형파

• 75Ω, BNC x 6 동축 커넥터 출력


확장 레퍼런스 입력 레벨

• 5V TTL

• 50Ω, BNC 입력


레퍼런스 입력 주파수 허용

• 1 PPS, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 100kHz

• 레퍼런스 입력 주파수 최대 편차: ± 0.1ppm


일반

• 소비전력: 1W 미만(대기 시), 60W(동작 시)

• 크기(W x H x D): 440 x 440 x 133mm

• 무게: 26kg
